Généralités

Raccourci clavier : Ctrl-Y (PC) / Pomme-Y (Mac)

Accessible depuis tous les écrans principaux du logiciel depuis le sous-menu « Iconographie » du menu fixe MédiClick! (un sigle [] devant le nom mentionne la présence de documents)

Accessible depuis la barre de bouton de la Fiche administrative par ou (cette icône mentionne la présence de documents)

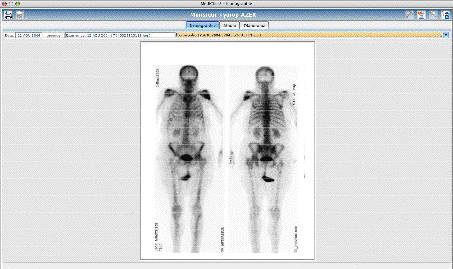

L’écran Iconographie permet l’affichage et l’ajout d’images dans la fiche du patient en cours.

MédiClick! Studio vous permet désormais d’enrichir la fiche patient par des documents de nature diverse. Des images de tous les formats disponibles sur les plateformes PC et Mac sont incorporables dans une fiche patient . Il en existe des dizaines !

Seules sont importables dans Iconographie les images au format standard .JPEG (« Joint Photographic Experts Group » : format des appareils photo numériques). L’extension .JPG définissant le même format.

Pour info : un appareil photo numérique est amortissable dans le cadre de votre activité médicale. N’hésitez pas à investir afin de conserver des clichés pertinents de vos patients. Une image est parfois plus parlante qu’une longue observation ou constitue un bon complément.

Pour visualiser les éventuelles images « non .JPG », cliquez dans l’ onglet « Divers » de la fenêtre Iconographie ou dans ceux des fenêtres des Antécédents, Biologie, Examens Complémentaires ou Courrier des Correspondants où vous les avez incorporées.

Assurez-vous de disposer sur votre ordinateur d’un logiciel capable d’ouvrir ces images non directement gérées par MédiClick!

Par déduction, évitez d’incorporer d’images au format .JPG dans un onglet « Divers » au risque de ne pas le voir apparaîtrent directement dans la fenêtre Iconographie. L’onglet « Images » est prévu pour cela.

Un Document mis dans l’onglet « Divers » s’ouvre par un double-clic.

Principes de fonctionnement

Depuis la version Studio de MédiClick! Les images ne sont plus stockées dans le fichier McImage.df1 comme par le passé.

Lors du passage de la version 5.11 ou antérieure à la version Studio, une moulinette automatique transforme les images enregistrées dans le fichier « MCImages.df1 » en autant d’images au format JPEG dans un répertoire « Documents » spécifique à MédiClick!.

Toutes les images incorporées dans MédiClick!, que ce soit depuis la fenêtre Iconographie ou depuis une des fenêtres « Antécédents », « Biologie », « Courrier » « Examens Complémentaires » ou « Aide-Mémoire », sont en réalité des copies de l’original stockées dans le répertoire « Documents » au même niveau que votre « Fichier Médical.df1 » de votre répertoire MédiClick!

Il n’y a donc plus aucune limitation de taille d’importation pour une image.

Toutefois, soyez raisonnable dans la taille des images que vous importez, la sauvegarde du dossier « Documents » n’en sera que plus rapide et la visualisation écran moins gourmande en ressources mémoires.

Une résolution en 640x480 pixels est largement suffisante la plupart du temps.

Le nom de l’image copiée est modifié par une procédure permettant lui assurer son unicité.

Il se présente sous la forme d’une série de chiffres suivie de .JPG

Exemple : 54030107120605.JPG

Attention

Ne vous amusez pas à modifier le nom ou le contenu de ce répertoire « Document », il en résulterait une perte définitive du lien vers l’enregistrement concerné de MédiClick.

Importer une Image J.P.E.G

L’importation d’images se fait exclusivement par menu Contextuel c’est-à-dire Clic droit

Le Menu Edition « Coller » ou « Coller depuis un Fichier… » ne sont pas fonctionnels !

Une image du « presse-papiers » n’est pas incorporable.

Le menu Contextuel est activable quand votre icône de curseur se transforme en Loupe. En pratique, il s’agit de la zone centrale de la fenêtre.

La barre de Boutons

Permet d’imprimer l’image sélectionnée.

Alt-Clic pour prévisualiser

ou Permet de supprimer l’image sélectionnée.

Cette icône est active uniquement lorsque vous avez sélectionné un document crée dans cette fenêtre Iconographie.

En effet, vous ne pouvez pas détruire une consultation, une biologie , un examen complémentaire, un courrier, un antécédent depuis cette fenêtre !!!

Les images affichées dans la fenêtre Iconographie mais rattachées à une consultation, un examen complémentaire, une biologie, un courrier de correspondant ou à un antécédent sont uniquement effaçables depuis leur fenêtre respective.

Le nombre de documents est mentionné à droite de la poubelle.

Permet d’ajouter un document image JPG.

Donnez lui une Date, une Légende et :

- Validez de suite puis utilisez le menu contextuel « » Localisez votre image sur le disque.

- Ou utilisez de suite le menu « » puis localisez votre image sur le disque.

La validation est automatique.

Si l’importation ne s’effectue pas correctement vérifier que cette image n’est pas déjà en cours d’utilisation par une autre application.

Important :

Ce document ayant été incorporé depuis la fenêtre Iconographie (et non depuis une des fenêtres Antécédents, Biologie, Courrier ou Examens Complémentaires) ne sera visible, effaçable et renommable que depuis cette fenêtre.

Détruire une image via le menu contextuel ne supprime pas le document en entier.

Restent les informations Date et Légende… Que vous devrez détruire via la poubelle !

Une image détruite laisse la place pour une autre, que vous incorporerez via menu contextuel.

Pour sortir de la fenêtre.

Les onglets de navigation

Onglet « Iconographie »

Onglet

Par défaut le premier est activé.

Il donne accès à liste des actes ayant au moins un document attaché ( image JPG, ou document de toute autre nature )

La sélection d’une ligne de la liste des actes active, par défaut, l’onglet .

Pour voir les éventuels autres éléments liés à un acte cliquez sur l’onglet

Ainsi, un acte ayant seulement un document attaché mis dans la zone « Divers » pourra apparaître comme vide … Regardez donc dans l’onglet « Divers » .

Liste des Actes avec documents attachés :

Les libellés des lignes de la liste principale sont les suivants:

« Antécédent du : »

Affiche le document attaché que vous avez incorporé depuis la fenêtre Antécédents

« Biologie du : »

Affiche le document attaché que vous avez incorporé depuis la fenêtre Biologie

« Examen du :»

Affiche le document attaché que vous avez incorporé depuis la fenêtre Examens Complémentaires

« Courrier du :»

Affiche le document attaché que vous avez incorporé depuis la fenêtre Courriers des Correspondants

« Actes du :»

Affiche le document attaché que vous avez incorporé depuis la fenêtre Consultation.

« Autres appellations : »

Informe que le document est incorporé à même la fenêtre Iconographie.

Il est donc effaçable in situ et renommable si besoin.

Pour les documents présents dans l’onglet « divers » :

Un Clic long sur le nom du document vous permet de le modifier :

Le chemin d’accès de la copie du document importé est mentionné dans la colonne suivante.

Un double-clic permet de l’ouvrir.

Menu Contextuel

La nature des lignes du menu contextuel sur l’ image en cours est fonction de la localisation de l’ image dans le dossier patient :

… Image extérieure à Iconographie. Simple Export ou visualisation.

… Image « in situ » : exportable, effaçable et changeable.

L’export recrée, ailleurs, une copie sur votre disque avec un nom et une localisation que vous déterminez via la zone de dialogue habituelle de votre système d’exploitation.

Loupe

Fait apparaître la fenêtre suivante :

Son utilisation est simple :

Après avoir cliqué dans la fenêtre « Loupe », on maintient le bouton gauche de la souris enfoncé et l’on déplace la zone de vision de la loupe sur l’endroit désiré.

Il est ensuite possible de régler le grossissement avec le curseur situé en bas de la fenêtre de la loupe

La fonction Loupe est aussi abordée dans Menu Info / Aide Mémoire et dans la Consultation

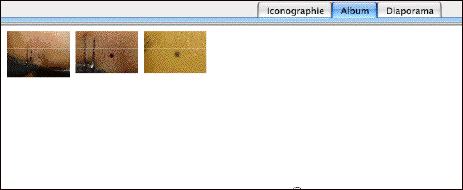

Onglet « Album»

Ce mode de visualisation permet de voir à l’écran toutes les images au format JPEG présentes dans le dossier du patient.

Intéressant par exemple pour un suivi évolutif.

La Taille des images est ajustable par le curseur inférieur.

Clic sur une image pour affichage à la Taille réelle

Onglet « Diaporama»

Le Diaporama se lance automatiquement lorsque vous cliquez sur l’onglet.

Bouton « Marche Arrière », « Arrêt », « Marche Avant »

Permet de régler la temporisation du diaporama.

Astuce : Lancer le diaporama et cliquez sur la première image qui apparaît pour passer en Mode Plein Ecran. Pratique pour des présentations en public.
